系列文章：

1、用1个USB外置固态硬盘作ESXi系统盘和存储盘；（这里）

2、将USB无线键鼠直通给虚拟机Win10；（这里）

3、将显卡直通给虚拟机Win10；（本文）

0、概述

最后一步就是直通显卡了。

显卡直通后，把电视接到显卡上就可以直接显示虚拟机的画面。

搭配上一步所做的直通键鼠，操作起来和物理机做HTPC没差别了。

1、硬件准备

我选了技嘉1030半高刀卡。大约400元。

只有30w功耗，可以硬解4k常见的h.265等格式。很适合做HTPC输出。

Nvidia各卡的硬解支持可以看官方列表：Video Encode and Decode GPU Support Matrix

插到Gen10 plus内位置刚刚好。把HDMI接到电视上，就完成准备工作了。

2、在Gen10 Plus中关闭内置显卡

这一步我不知道是不是所有主机都是需要的。

但对于Gen10 plus如果不做这一步，就会导致设置直通后的虚拟机无法开机。

方法是进入开机时按F9进入system utilities，系统配置——BIOS/平台配置——高级选项——视频选项，设置为“启用附加视频，禁用嵌入视频”

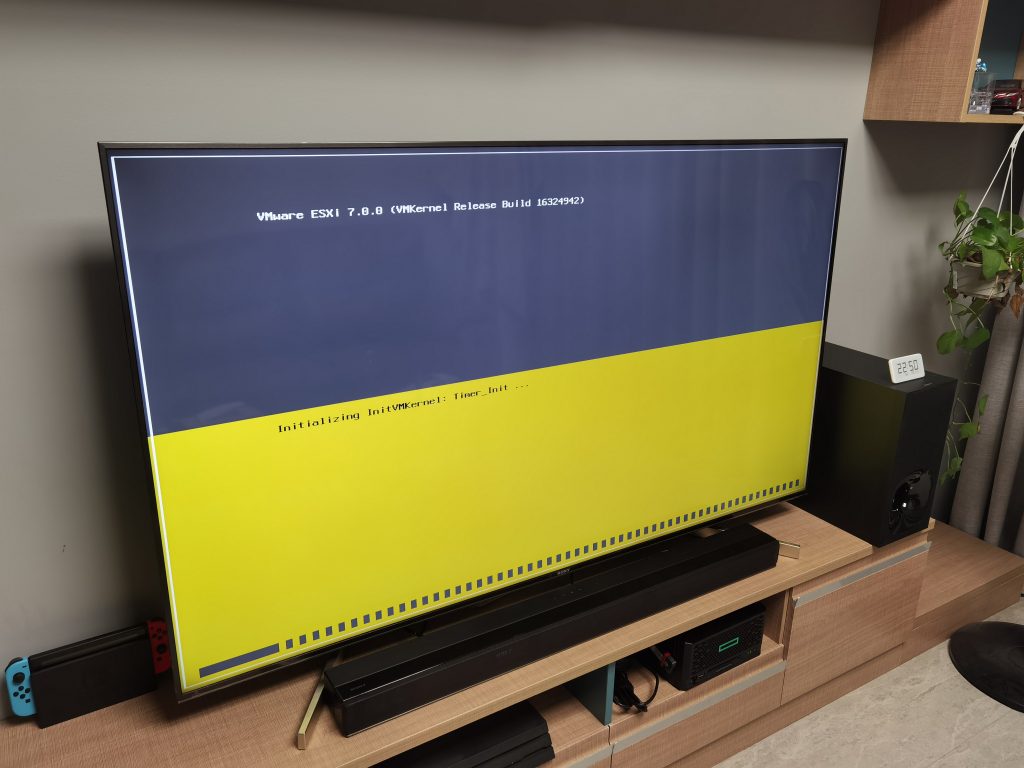

设置后，ESXi的开机画面应该会在电视上显示了：

3、开启显卡直通

1）参考一般的设备直通，在ESXi的管理网页中，在 管理——PCI设备，找到显卡并设置并切换直通。

完成后，重启主机。

2）主机重启后，就可以在虚拟机中添加PCI设备了。

如果是一般设备直通的话，到这里就可以了。但对于显卡，还得多做几步。

另外，所有直通设备都一样的，需要预留所有内存。

3）打开ESXi的SSH服务，并接入。

输入命令，编辑ESXi系统配置。

vi /etc/vmware/esx.conf

在文件最下面，添加一行/device/0000:07:00.0/owner = "passthru"。

其中的0000:07:00.0是PCI地址，要根据实际设备修改。可以从刚才的添加PCI设备页面看到。

4）输入命令，修改设备直通模式。

vi /etc/vmware/passthru.map

在下面添加两行：

#Nvidia

10de  ld01  d3d0  false

其中，10de是厂商ID，1d01是设备ID，要根据实际情况修改。

这两个参数可以在设置PCI设备直通那里看到。

但ESXi网页有个bug，选择设备后，下面的信息会一闪而过。我的做法是一闪瞬间按截图、多试几次= =

5）设置虚拟机参数，使系统不识别为虚拟机。

这步只有n卡需要，因为老黄很奇怪地把所有n卡都设置成禁止在虚拟机中运作，原因不明……

在虚拟机的编辑——虚拟机选项——高级——编辑配置那里，追加一行：

hypervisor.cpuid.v0 = FALSE

6）配置都完成了！再重启一次主机。

之后打开虚拟机电源，但由于还没安装驱动，电视上还不会显示虚拟机的画面。

在ESXi的管理网页中，操作虚拟机的Win10，应该可以在设备管理器中多了一块显卡（但居然是显示Microsoft的？）。

下载Nvidia显卡对应驱动并安装，就可以正常使用显卡了。

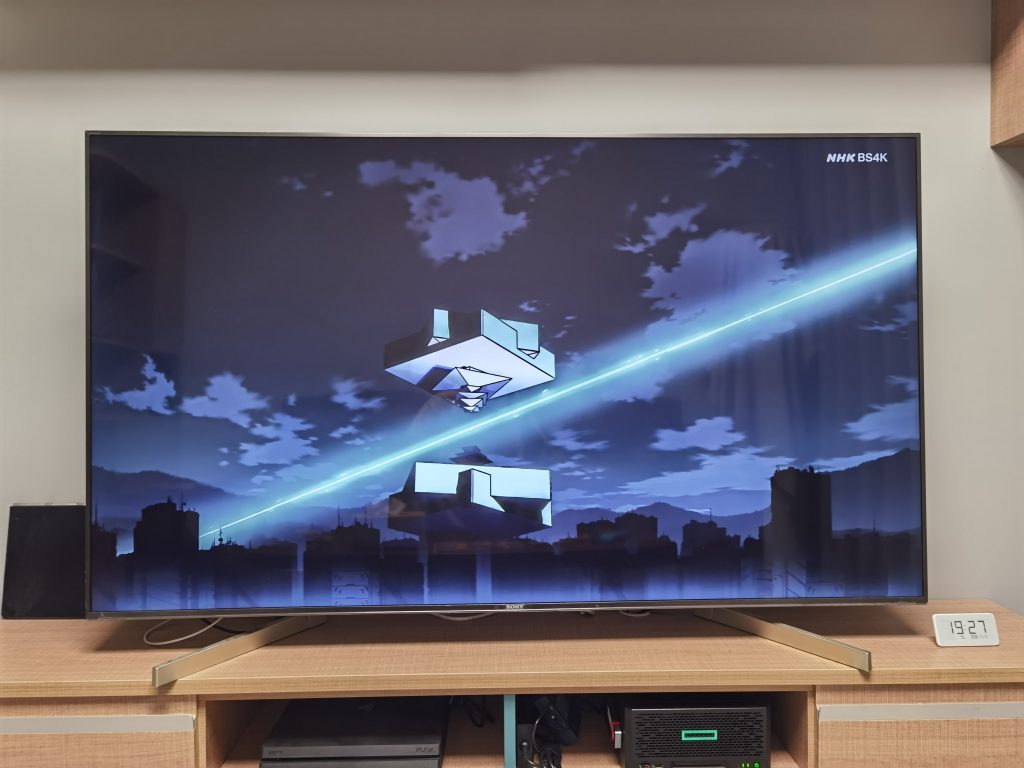

4、最终效果

操作起来和一般物理机没有差别。

而实际上他背后还跑着NAS系统、软路由等……一物多用，非常优雅。

1030独显，硬解4K毫无压力。（好吧，到H.265 4:2:0都行。到最新的4:4:4编码的碰壁了）

还能steam串流回房间的主力PC玩缺氧。

5、疑难杂症

1）如果你的主板有自带声卡，需要现在BIOS里把声卡屏蔽。否则直通显卡后，win10里显卡会显示Code43故障；

2）我的win10虚拟机直通显卡后，电视播声音经常会出现爆音，原因不明。

通过为虚拟机预留CPU资源，和调整声卡的MSI模式好像基本解决了9成。

方法参见另外文章：解决ESXi的虚拟机Win10爆音问题
